Реализованный проект: подготовка компрессора Sullair 3400 для эксплуатации в условиях Сибири

Исходные требования заказчика

Перед инженерами «Пневмотехника» были поставлены следующие задачи:

• обеспечить стабильный запуск компрессора зимой при температуре до –25 °C;
• адаптировать оборудование для эксплуатации по бездорожью;
• повысить удобство ежедневного технического обслуживания;
• реализовать дополнительные системы защиты оборудования;
• минимизировать вероятность аварийных остановок в процессе эксплуатации.

Основные характеристики компрессора

В качестве базовой модели использовался дизельный компрессор Sullair 3400 со следующими характеристиками:

• производительность — 36,8 м³/мин;
• рабочее давление — 24,1 / 30 / 34,1 бар;
• двигатель Cummins QSZ13 мощностью 410 кВт;
• рабочий объем двигателя — 13 л;
• топливный бак объемом 700 литров;
• уровень шума — 86 дБ(A) на расстоянии 7 метров.

Отличительные преимущества модели:

• Эффективная защита от запылённости. Двухступенчатая система воздушных фильтров предохраняет от абразивного износа как силовой агрегат, так и винтовой блок. Контроль степени загрязнения реализован за счёт индикаторов на фильтрах и сепараторе.
• Интуитивное управление рабочими режимами. Переключение между тремя предустановленными уровнями давления осуществляется простым тумблером на приборной панели. Оператору не требуется вскрывать корпус оборудования или привлекать сервисный персонал для смены режима.
• Силовой агрегат, рассчитанный на экстремальные нагрузки. В составе установки — двигатель Cummins QSZ13 (410 кВт) с топливной системой XPI (насос‑форсунка). Данная конфигурация изначально разработана для тяжёлой карьерной техники и демонстрирует устойчивую работу в условиях высоких термических и механических нагрузок.
• Долгосрочная гарантия на ключевой узел. Производитель предоставляет 10‑летнюю гарантию на винтовой блок. Многолетняя практика эксплуатации (на базе 15 лет партнёрства) подтверждает высокую надёжность узла: за указанный период не зафиксировано ни одной рекламации по винтовому блоку.
• Оборудование применяется при строительстве магистральных трубопроводов, буровых работах, в нефтегазовой отрасли, горнодобывающей промышленности и на других объектах с высокой потребностью в сжатом воздухе высокого давления.

Выполненные инженерные решения

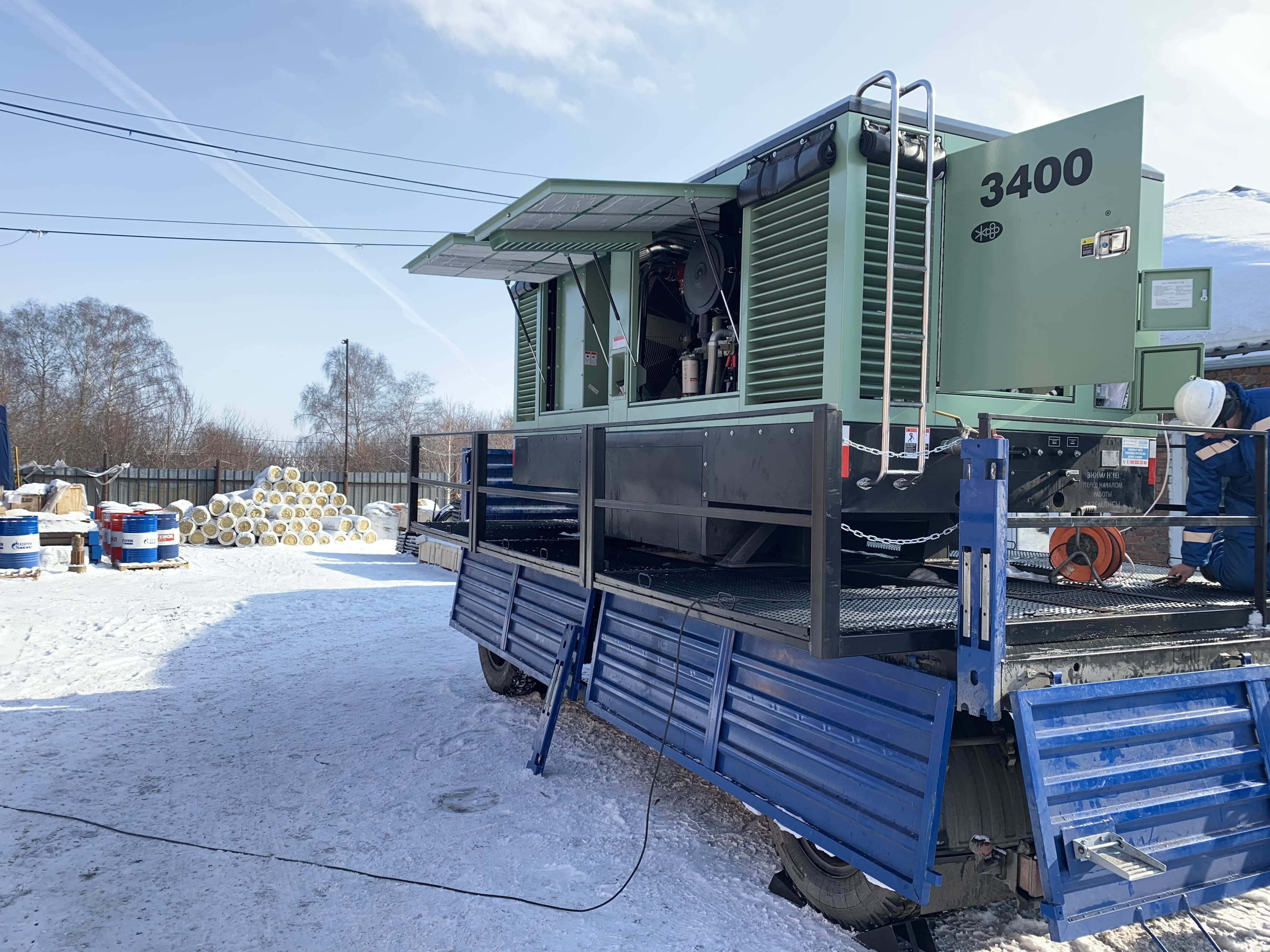

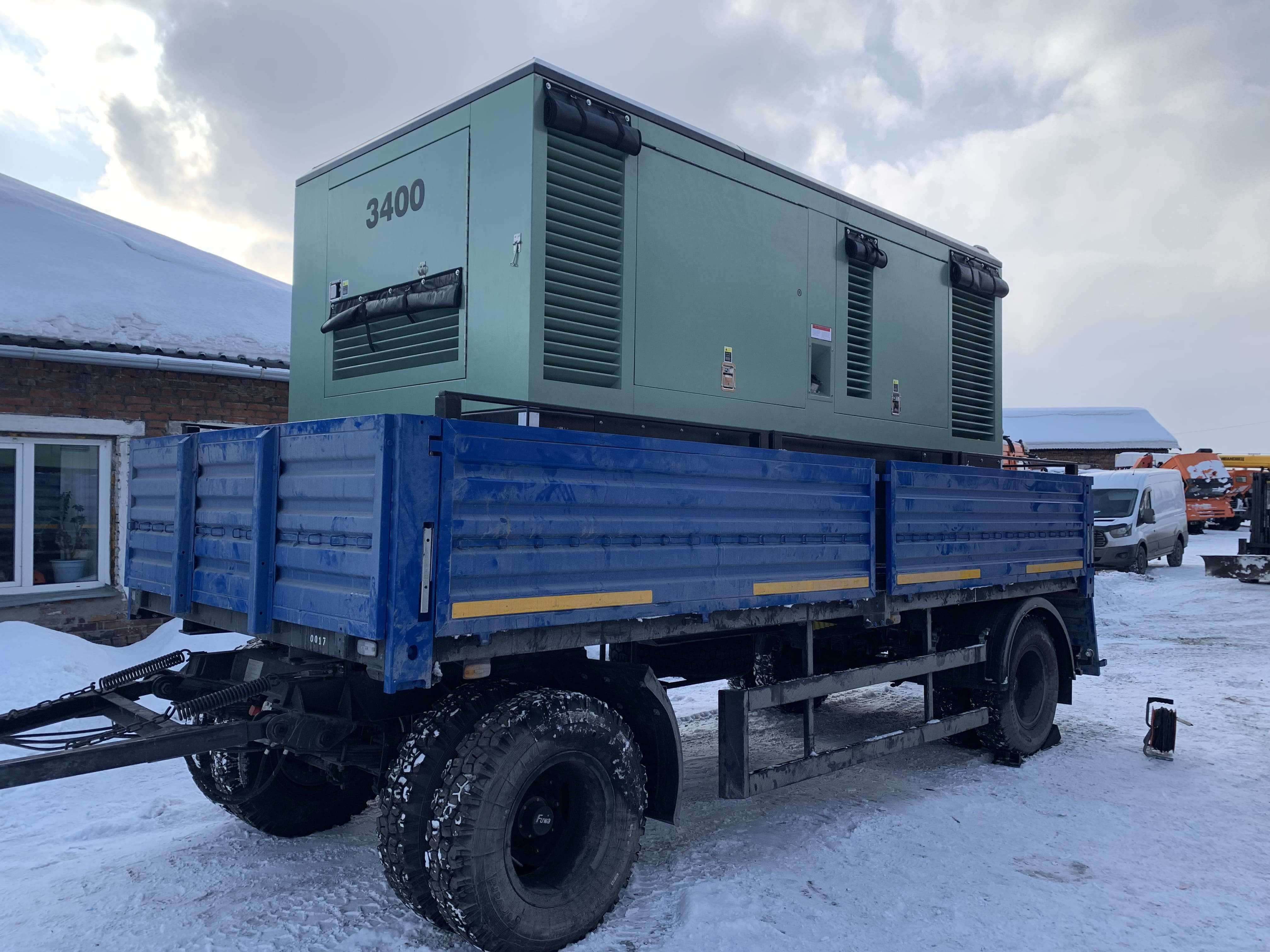

Бортовой прицеп для эксплуатации по бездорожью

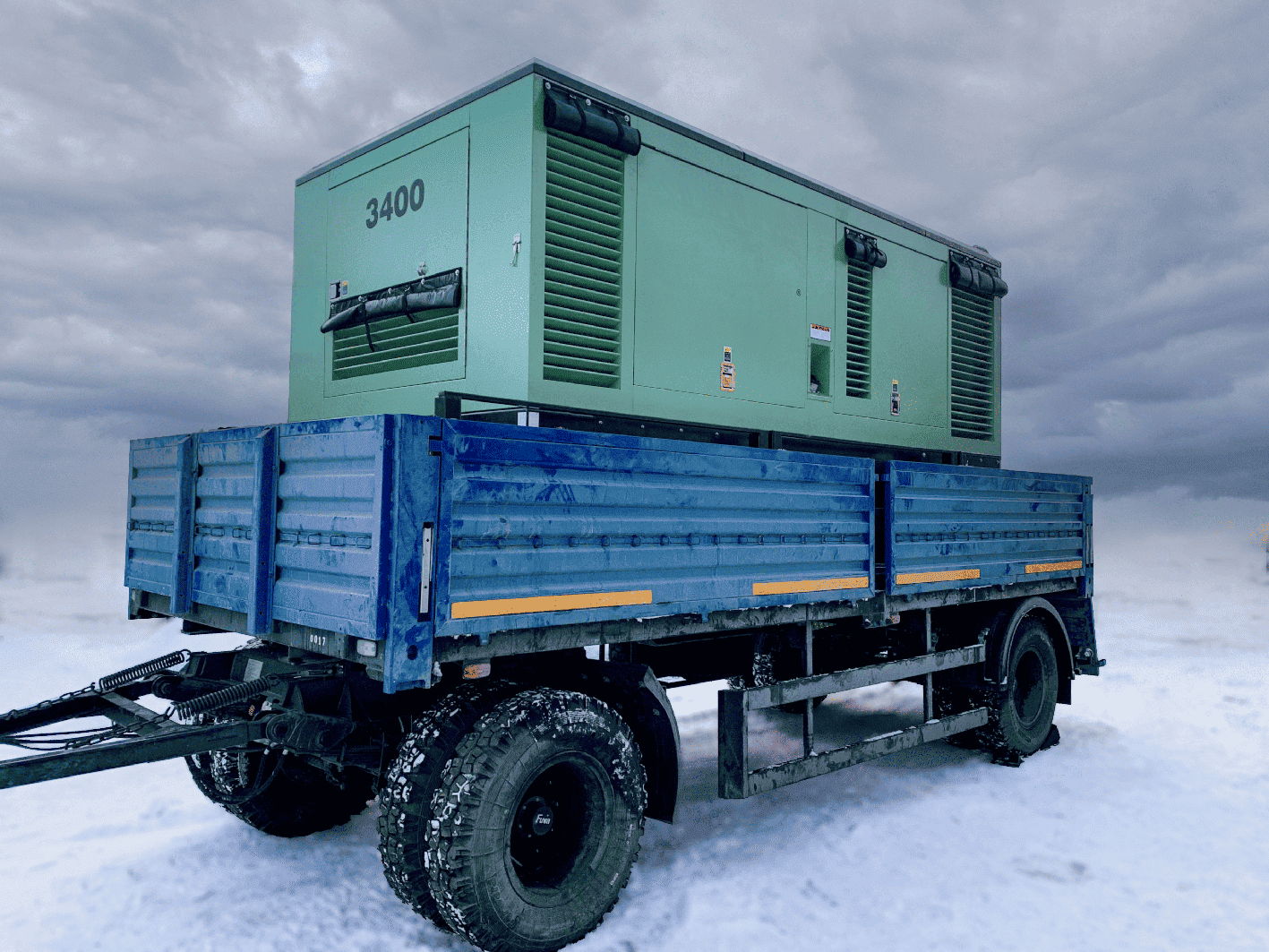

Для эксплуатации компрессора на удаленных объектах оборудование было установлено на специализированный бортовой прицеп.

Конструкция включает:

• шасси для передвижения по плохим и проселочным дорогам;

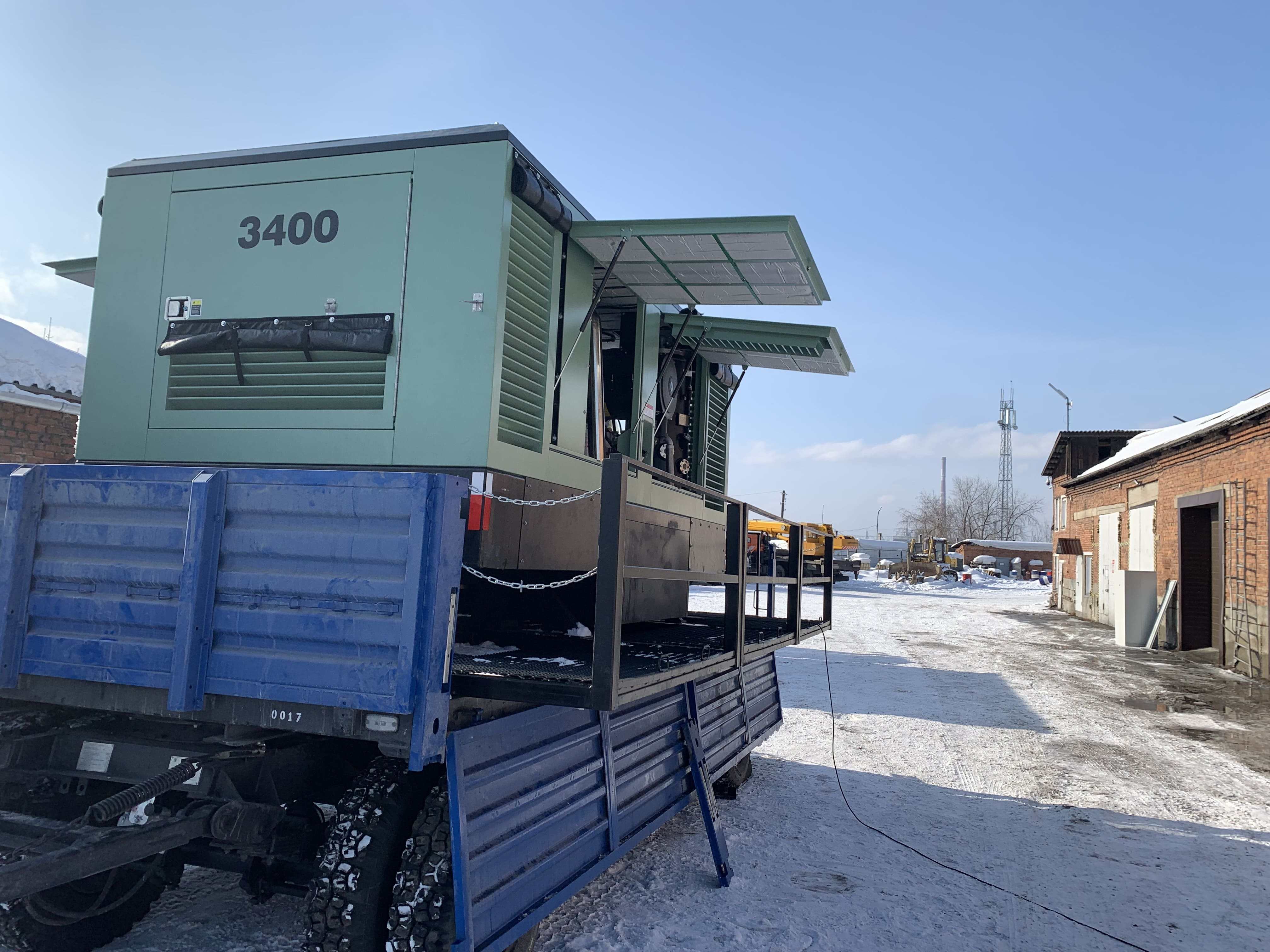

• откидные борта с защитными перилами;

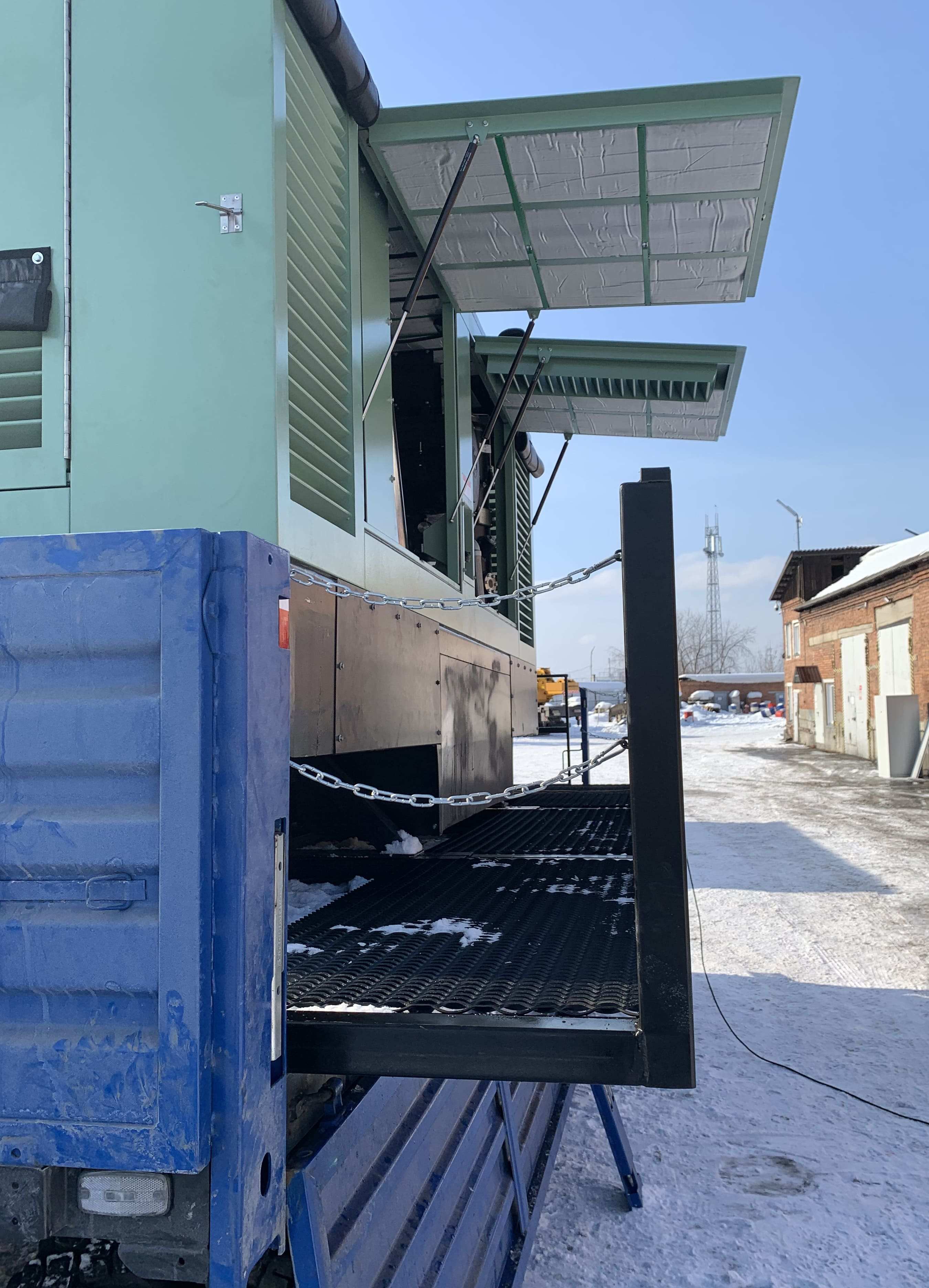

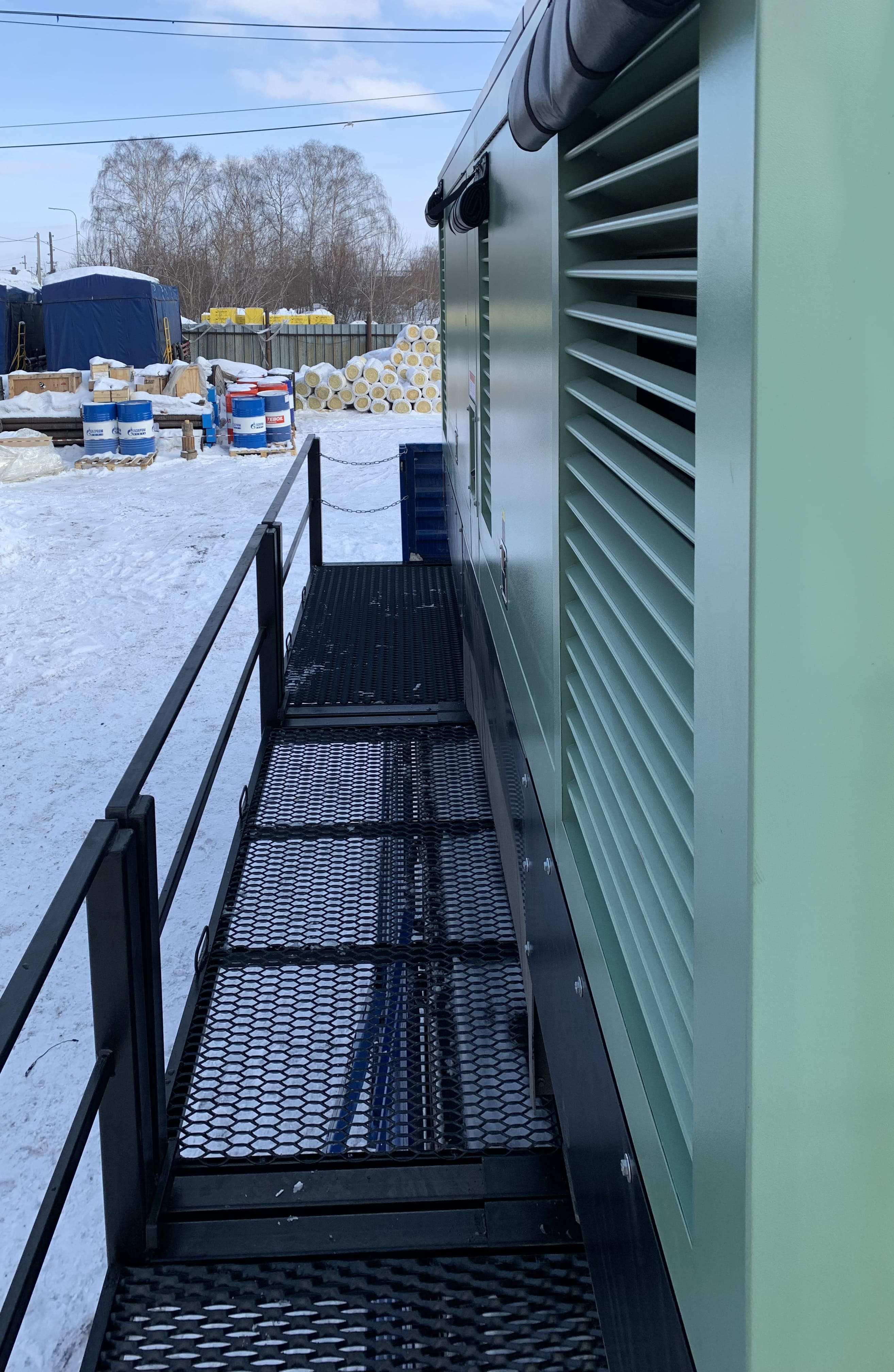

• просторную рабочую площадку вокруг компрессора;

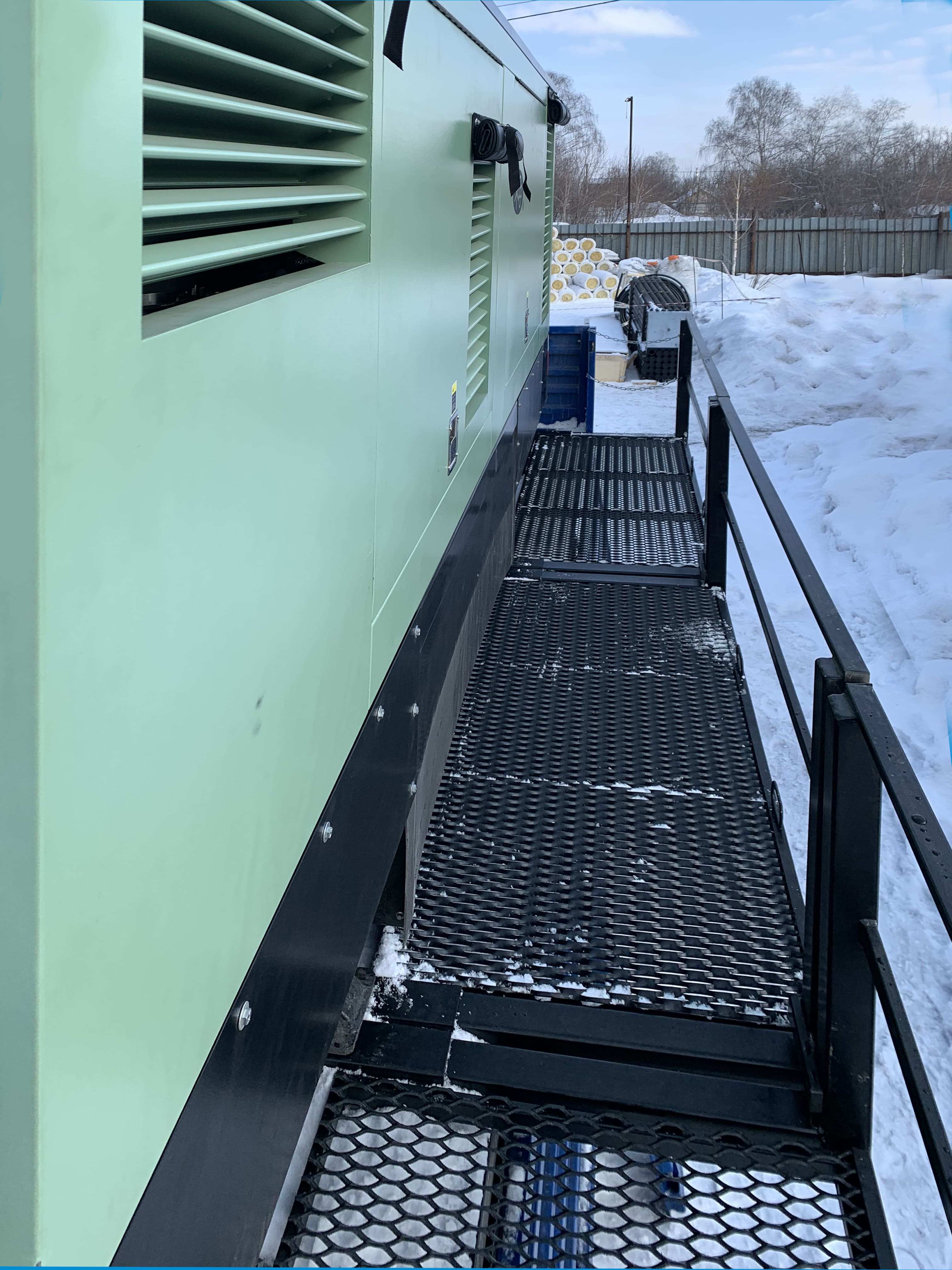

• противоскользящее покрытие пола;
• складную лестницу для безопасного доступа персонала.

Арктический пакет

Для эксплуатации в климатических условиях Сибири компрессор был оснащен зимним пакетом, обеспечивающим уверенный запуск двигателя при температуре окружающего воздуха до –25 °C.

В состав пакета вошли:

• синтетическое моторное масло;
• компрессорная жидкость HPL с интервалом замены до 1200 моточасов;

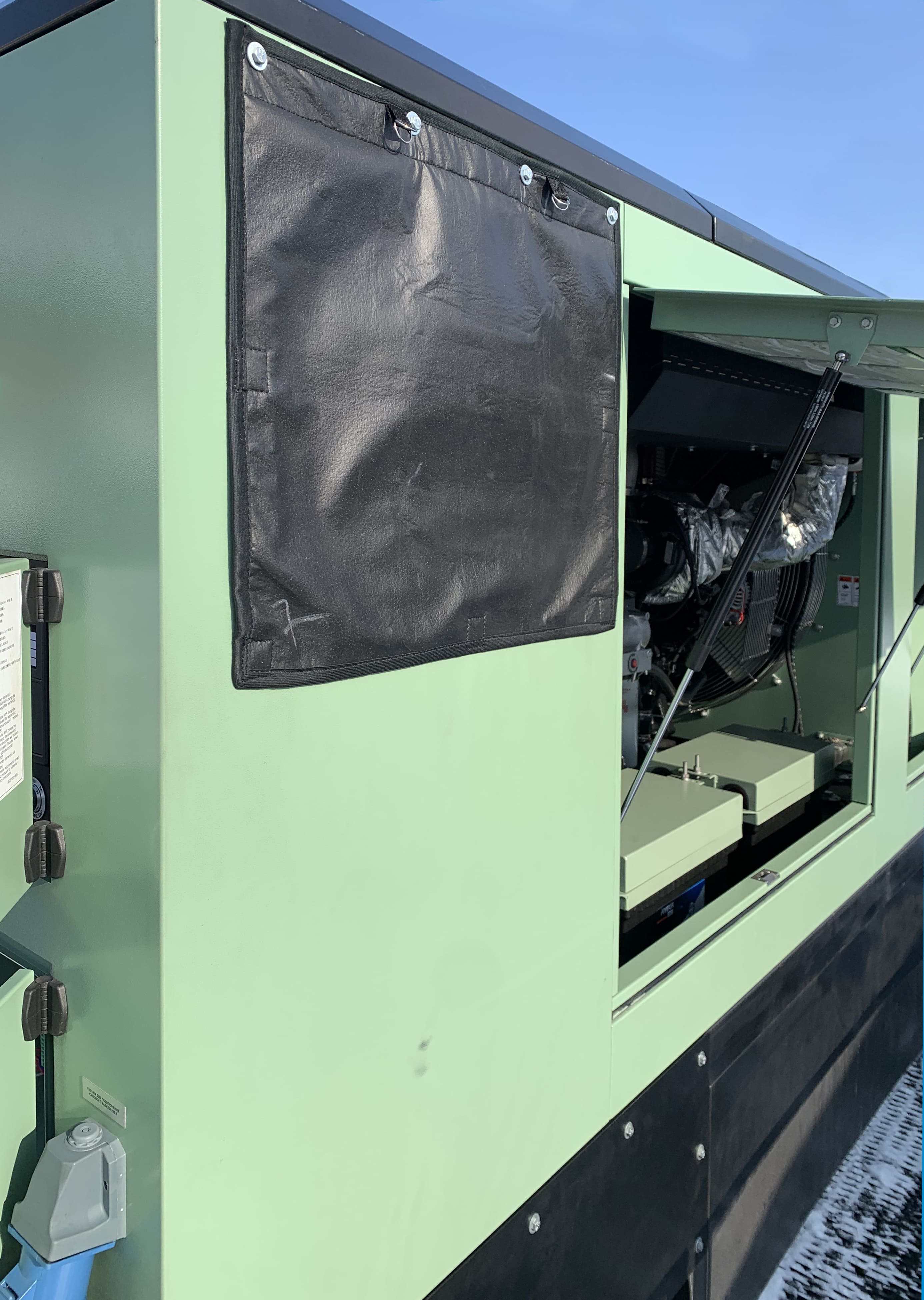

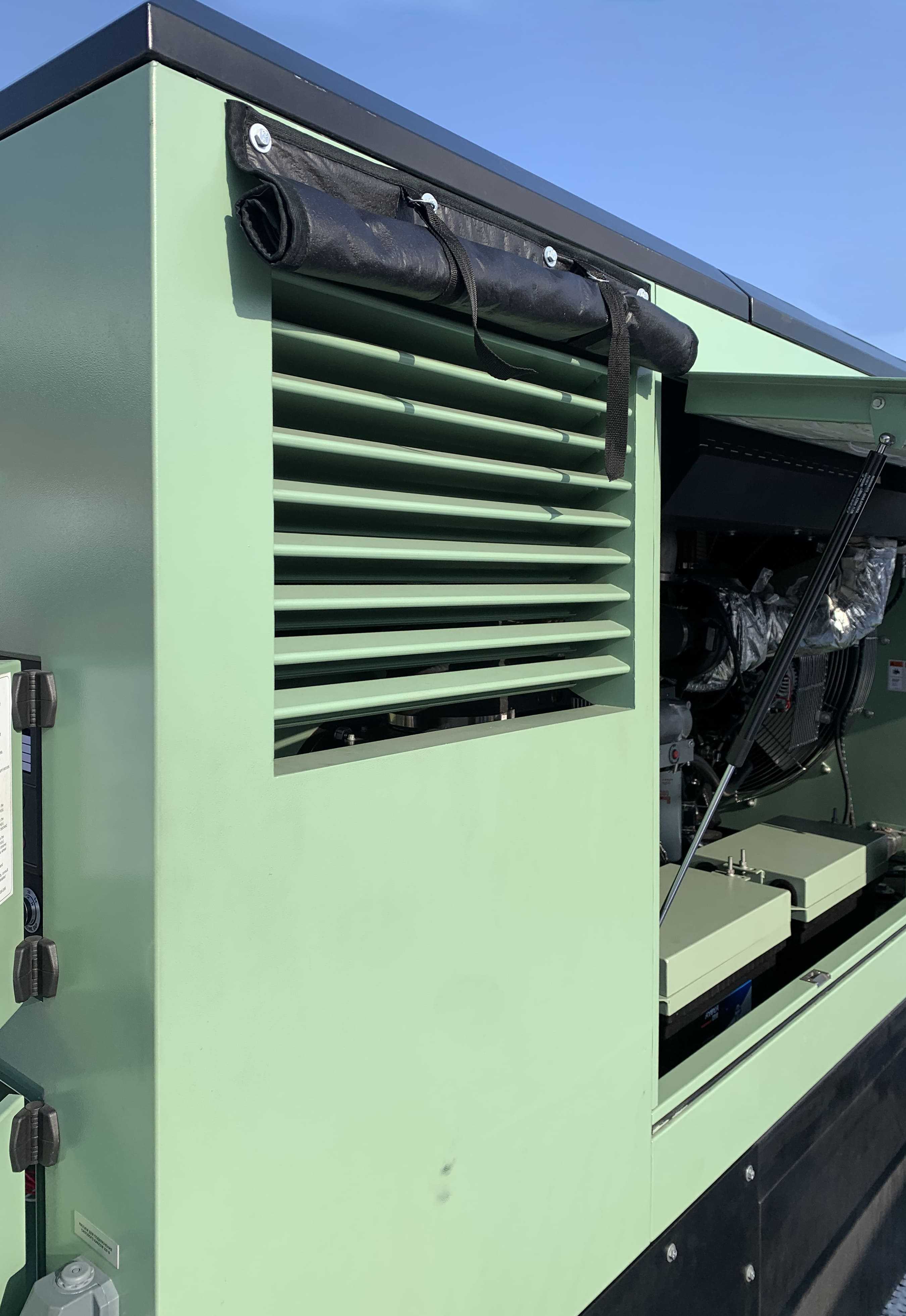

• утепленные шторки воздухозаборников;
• предпусковой подогреватель охлаждающей жидкости;
• электрический подогрев подкапотного пространства от внешней сети 220 В;
• система подзарядки и подогрева аккумуляторных батарей.

Система пожарной безопасности

• Для защиты оборудования была установлена автоматическая система порошкового пожаротушения и пожарная сигнализация.

Комплект рукавов и быстроразъемных соединений.

• Компрессор был поставлен с комплектом рукавов высокого давления и быстроразъемных соединений, что позволило ускорить подключение оборудования на рабочей площадке.

Упрощение технического обслуживания

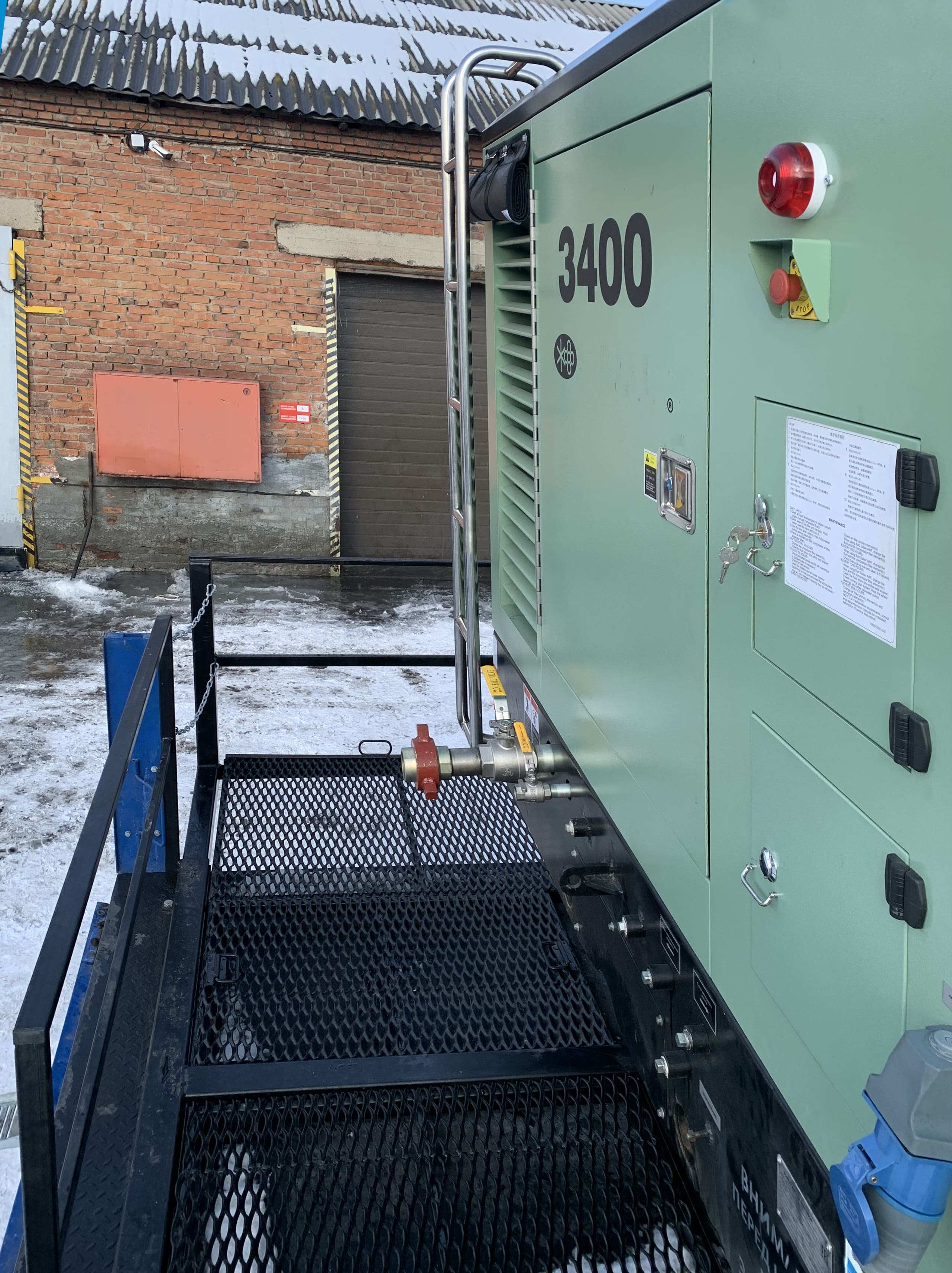

• Сервисные точки слива моторного масла, компрессорной жидкости и охлаждающей жидкости выведены на торцы компрессора через шаровые краны, что значительно сокращает время проведения регламентного обслуживания и делает замену рабочих жидкостей более удобной.
